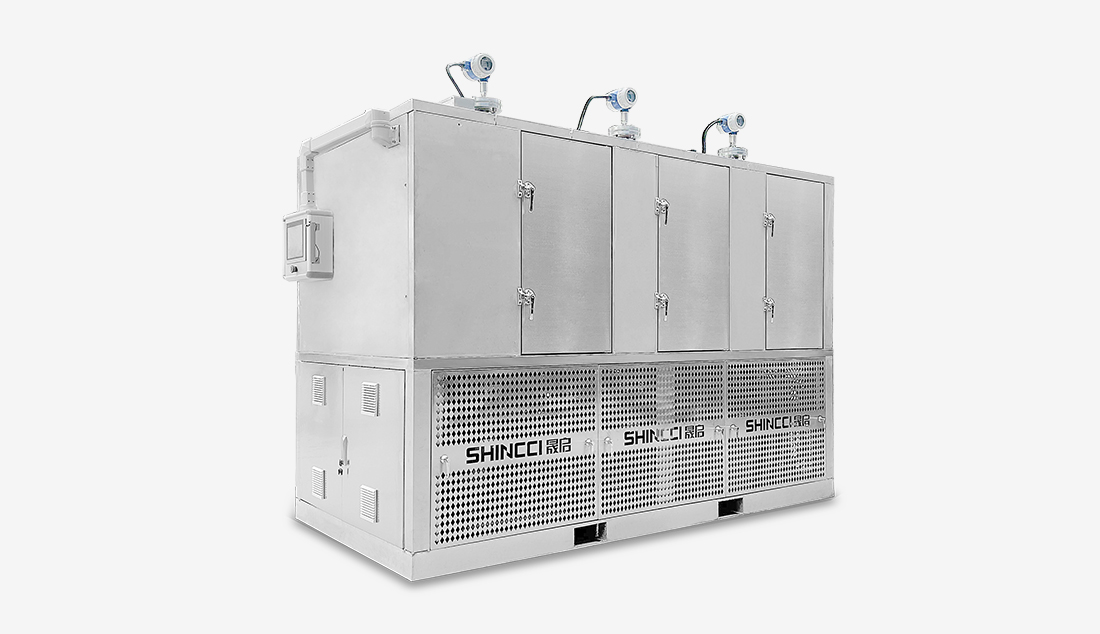

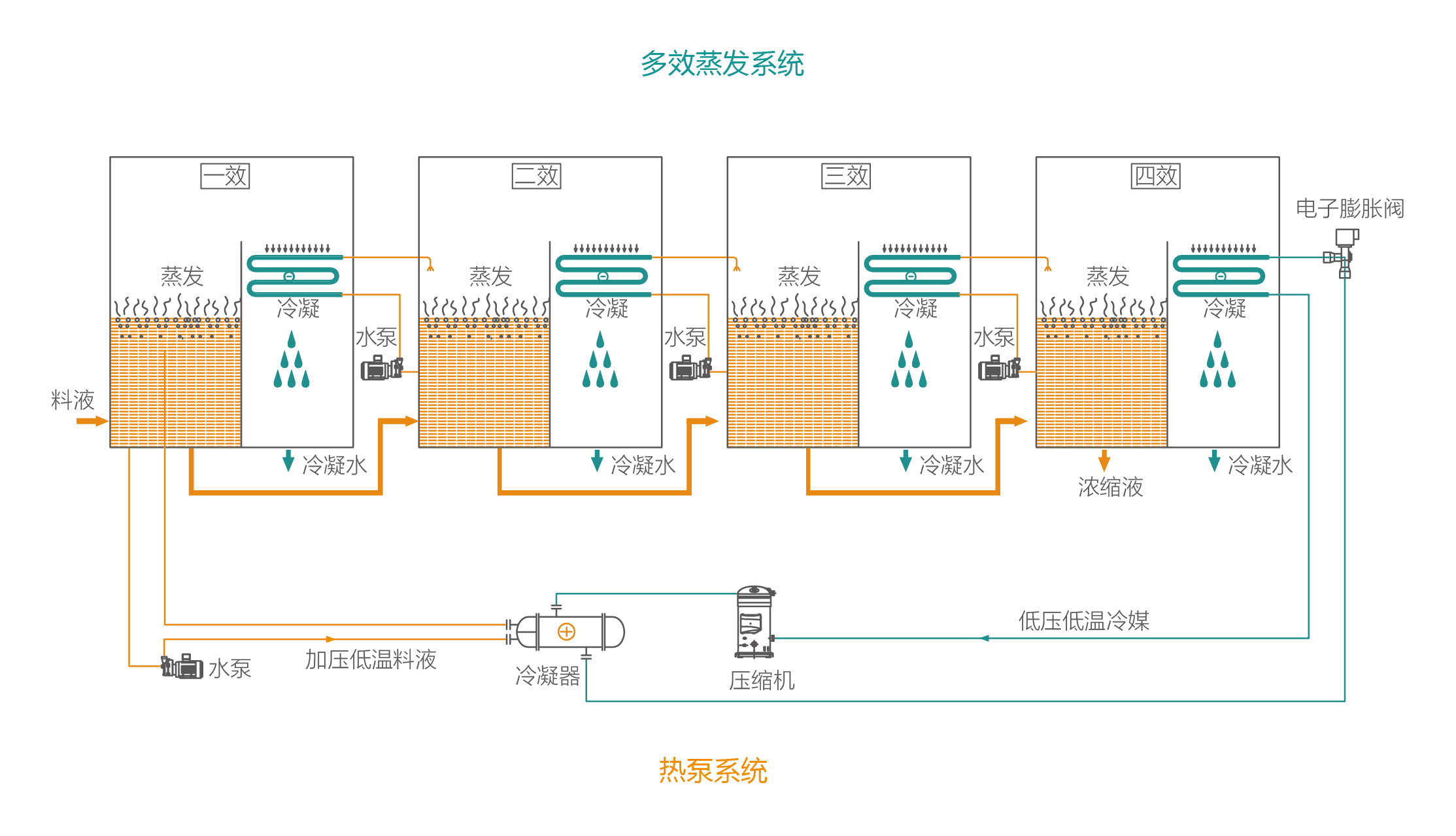

热泵型

一效料液在真空状态下经冷凝热加热后沸腾蒸发，低温蒸汽经二效冷凝器冷却成冷凝水排出机外；经一效蒸发浓缩后料液进入二效蒸发室，二效料液经二效加热器加热后沸腾蒸发，低温蒸汽经三效冷凝器冷却成冷凝水排出机外；经二效蒸发浓缩后料液进入三效蒸发室，三效料液经三效加热器加热后沸腾蒸发，低温蒸汽经四效冷凝器冷却成冷凝水排出机外；经三效蒸发浓缩后料液进入四效蒸发室，四效料液经四效加热器加热后沸腾蒸发，低温蒸汽经热泵蒸发器冷却成冷凝水排出机外；由四效热泵蒸发器热回收冷媒潜热经压缩机做功并通过热泵冷凝器对一效料液进行加热；料液经过一效、二效、三效......多效浓缩后排出机外。

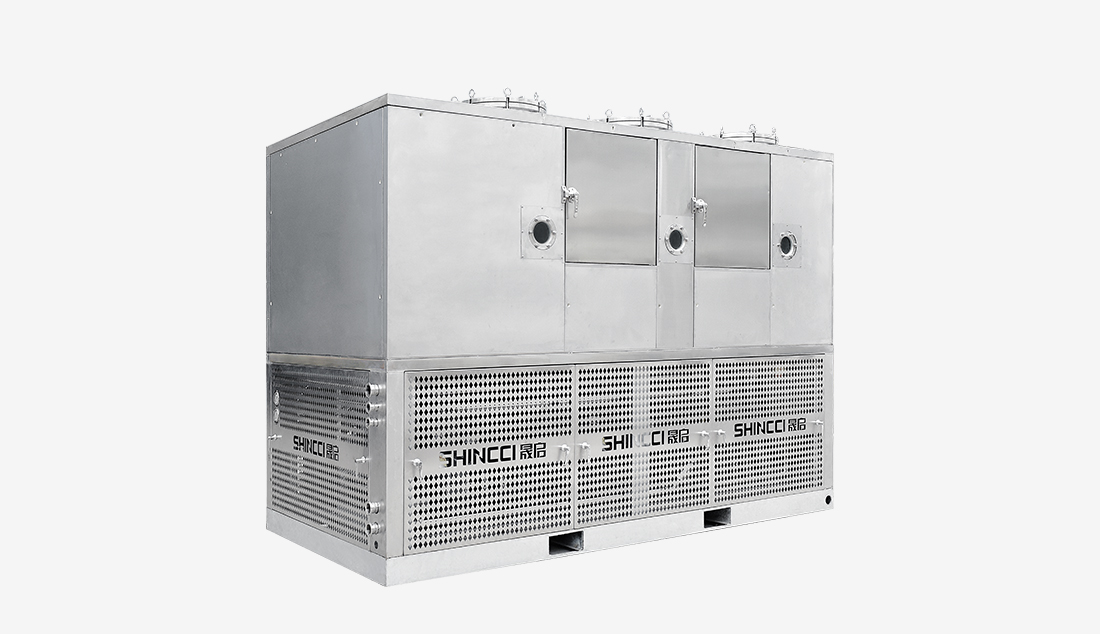

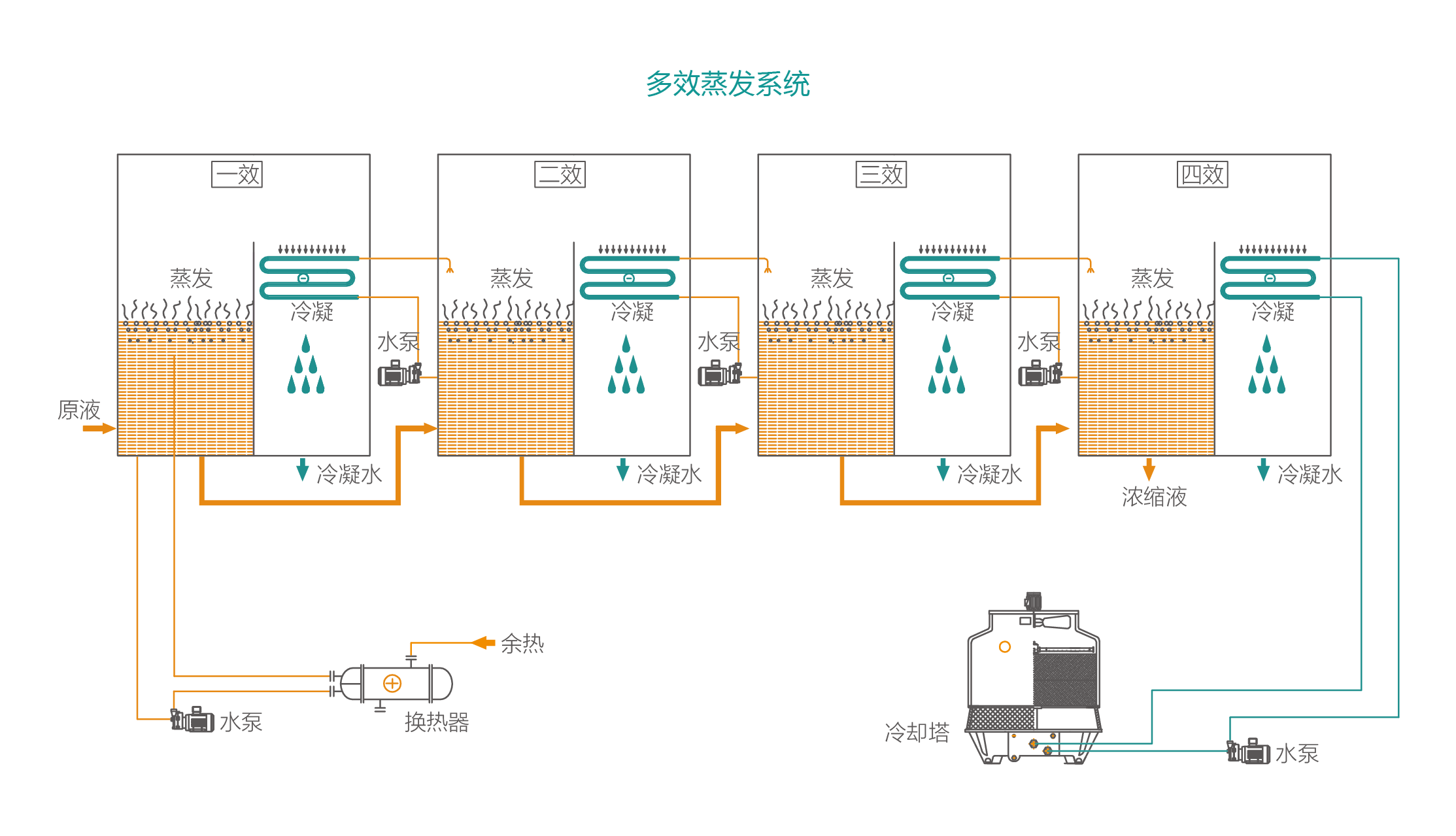

余热型

一效料液在真空状态下经热源加热后沸腾蒸发，低温蒸汽经二效冷凝器冷却成冷凝水排出机外；经一效蒸发浓缩后料液进入二效蒸发室，二效料液经二效加热器加热后沸腾蒸发，低温蒸汽经三效冷凝器冷却成冷凝水排出机外；经二效蒸发浓缩后料液进入三效蒸发室，三效料液经三效加热器加热后沸腾蒸发，低温蒸汽经四效冷凝器冷却成冷凝水排出机外；经三效蒸发浓缩后料液进入四效蒸发室，四效料液经四效加热器加热后沸腾蒸发，低温蒸汽经冷却器冷却成冷凝水排出机外；冷却热通过冷却系统排出机外；料液经过一效、二效、三效...多效浓缩后排出机外。
